Hardware y Rendimiento
- Microprocesadores: 2x Intel 386EX de 32 bits, sincronizados por reloj.
- Frecuencia de Reloj: 25 MHz.

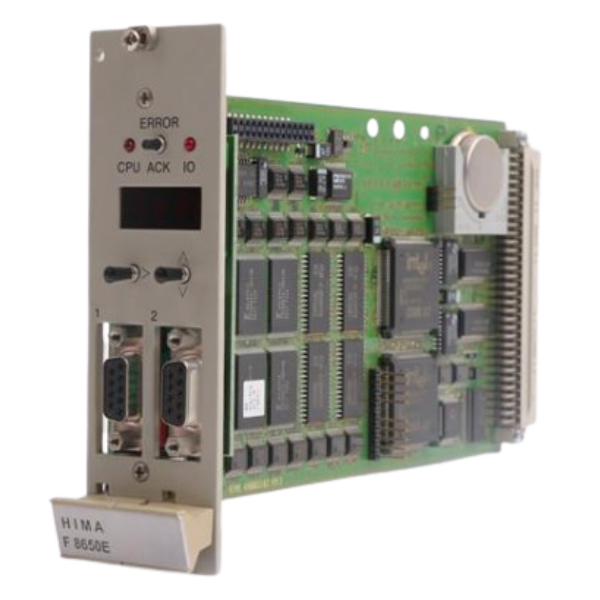

- Construcción: Consiste en dos placas de circuito impreso (PCB) estándar europeas y una PCB para la pantalla de diagnóstico. Requiere 8 unidades de espacio (8 SU).
Memoria (por microprocesador)
- Sistema Operativo (Flash-EPROM): 1 MB.
- Programa de Usuario (Flash-EPROM): 512 kB (en el modelo F 8650 estándar); algunas versiones como la F 8650X tienen 1 MB.
- Datos (SRAM): 256 kB (en el modelo F 8650 estándar); algunas versiones como la F 8650X tienen 1 MB. El uso depende de la versión del sistema operativo.
Interfaces y Comunicaciones
- Interfaces Seriales: Dos interfaces seriales RS 485 con aislamiento eléctrico.
- Velocidad de Transmisión: Máximo 57.600 bps. Se puede configurar mediante interruptores o software (los valores de software tienen prioridad).
- Bus de Sistema: Se conecta al bus de fondo (backplane bus) y, a través de módulos adicionales como el F 8627X, puede admitir protocolos como SafeEthernet y Modbus TCP.
Diagnóstico y Seguridad
- Certificación de Seguridad: Certificado para Nivel de Integridad de Seguridad (SIL) 3 según la norma IEC 61508.
- Mecanismo a Prueba de Fallos: Emplea un circuito de vigilancia (watchdog) a prueba de fallos con una salida de 24 V y protección contra cortocircuitos.
- Visualización de Diagnóstico: Una pantalla de matriz de 4 dígitos y LEDs para mostrar información de estado y errores.
- Monitoreo: Incluye monitoreo de la fuente de alimentación de 5 V y monitoreo de la batería.
Alimentación y Entorno Operativo
- Alimentación (típica): 5 V DC, consumo de 2000 mA.
- Batería de Respaldo: Utiliza una batería de litio (por ejemplo, tipo CR 2477N) para respaldar la SRAM, con una vida útil recomendada de 6 años.
- Temperatura de Operación: 0°C a 60°C (temperatura ambiente).
