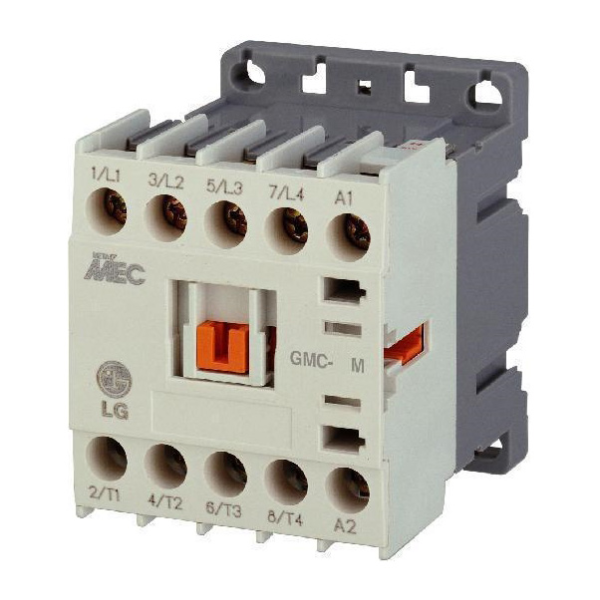

Mini Contactor GMD-9M 1b 24VCC AEA

Tensión de alimentación 24
Tipo de alimentación VCA/VCC VCC
Corriente nom. en AC1(A)IEC-60947 20
Corriente nom. AC3 200-240V 9
Corriente nom. en AC3 tensión 380-440V(A) IEC-60947 9
Corriente nom. en AC3 tensión 500-550V(A) IEC-60947 6
Corriente nom. en AC3 tensión 690V(A) IEC-60947 5
Potencia normal máx. en cat. AC3 200-240V(KW) IEC-60947 2,2
Potencia normal máx. en cat. AC3 380-440V(KW) IEC-60947 4
Potencia normal máx. en cat. AC3 500-550V(KW) IEC-60947 3,7
Potencia normalizada máx en categoría AC3 690V(KW) IEC-60947 4
Corriente térmica (ith) Cat. AC1 cos>=0,95(A) UL 20
Contactos aux. incorporados 1 NC
Contactos de potencia 3
Ciclo de operaciones x hora 1800
Vida útil mecánica (millones de operaciones) 20
Vida útil eléctrica (millones de operaciones) 1
Sección de cable AWG MCM 10AW

Sección de cable Min (mm2) 1,5
Sección de cable Max (mm2) 4
Terminal del contactor M3,5
Terminal de la bobina M3,5
Torque contacto principal (Nm) 2,3
Torque contactos auxiliares (Nm) 2,3
Dimensiones Alto x Ancho x Profundidad (mm) 58 X 45 X 69
Peso (g) 170
Contacto auxiliar lateral 1NA+1NCAU-2M11
Contacto auxiliar frontal 2NA AU-2M20
Contacto auxiliar frontal 2NC AU-2M02
Contacto auxiliar frontal 1NA+1NC AU-2M11
Contacto auxiliar frontal 4NA AU-4M40
Contacto auxiliar frontal 3NA+1NC AU-4M31
Contacto auxiliar frontal 2NA+2NC AU-4M22
Contacto auxiliar frontal 1NA+3NC AU-4M13
Contacto auxiliar frontal 4NC AU-4M04
Bloqueo mecánico AR-12M
Soporte para montaje del relevo AZ-12MH
Relevo térmico Rango 0,1..0,16A GTK-12M 0,1,,0,16
Relevo térmico Rango 0,16..2,5A GTK-12M 0,16..0,25
Relevo térmico Rango 0,25..0,4A GTK-12M 0,25..0,4
Relevo térmico Rango 0,4..0,63A GTK-12M 0,4..0,63
Relevo térmico Rango 0,63..1A GTK-12M 0,63..1
Relevo térmico Rango 1..1,6A GTK-12M 1..1,6
Relevo térmico rango 1,6..2,5A GTK-12M 1,6..2,5
Relevo térmico rango 2,5..4A GTK-12M 2,5..4
Relevo térmico rango 4..6A GTK-12M 4..6
Relevo térmico rango 5..8A GTK-12M 5..8
Relevo térmico rango 6..9A GTK-12M 6..9
Relevo térmico rango 7..10A GTK-12M 7..10
Relevo térmico rango 9..13A GTK-12M 9..13
Relevo térmico rango 12..16A GTK-12M 12..16
Standard IEC 60947, UL508
Certificaciones CE, UL, UL CSA,KR,CCC,KEMA
