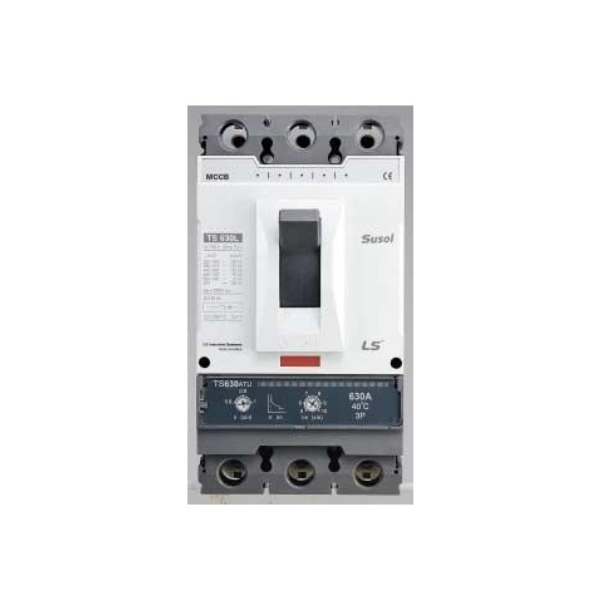

Interruptor TS630N ETS33 630A 3P LS Electric

Polos 3
Corriente Nominal (A) 630
Capacidad de ruptura Icu(kA)220-240V 50/60HZ 100
Capacidad de ruptura Icu(kA)380V 50/60HZ 65
Capacidad de ruptura Icu(kA)415V 50/60HZ 65
Capacidad de ruptura Icu(kA)440-460V 50/60HZ 65
Capacidad de ruptura Icu(kA)480-500V 50/60HZ 42
Capacidad de ruptura Icu(kA)600-690V 50/60HZ 10
Capacidad de ruptura Icu(kA)250VCC 50
Capacidad de ruptura Icu(kA)500VCC(2 polos en serie) 50
Unidad de disparo Electrónica
Tipo de ajuste y rango LSI de 0,4..1xIn
Uni de disp fugas a tierra RTU 33
Protección diferencial Externa, RTU 33
Corriente de corte de servicio Ics (%lcu) 100
Categoría de uso A
Tensión de operación Ue (VCA 50/60HZ) 690
Tensión de operación Ue (VCC) 500
Tensión asignada de resistencia al impulso Uimp (KV) 8
Tensión de aislación Ui (V) 750
Vida Útil mecánica (operaciones) 20000
Vida Útil eléctrica (operaciones) 6000
Contacto auxiliar 1NA/1NC AX
Contacto auxiliar de alarma 1NA/1NC AL
Bobina de disparo 24VCA/VCC SHT
Bobina de disparo 48VCA/VCC SHT
Bobina de disparo 110VCA/VCC SHT
Bobina de disparo 220VCA/VCC SHT
Bobina de disparo 380VCA SHT
Bobina de 0 tensión 24VCA/VCC UVT
Bobina de 0 tensión 48VCA/VCC UVT
Bobina de 0 tensión 110VCA/VCC UVT
Bobina de 0 tensión 220VCA/VCC UVT
Bobina de 0 tensión 380VCA/VCC UVT
Accionamiento por rotación (montaje vertical directo) DH3
Acciona por rotación (montaje vertical extensible) EH3
Accionamiento por rotación con llave DHK3
Blindaje de terminal corto ITS-33
Blindaje de terminal largo ITL-33
Unidad de conexión posterior barra RTB-33
Unidad de conexión posterior redondo RTR-33
Barrera aislante B-33C
Bloqueo mecánico MIT33
Mando motorizado MOP3
Dimensiones Alto x Ancho x Profundidad (mm) 260 x 140 x 110
Peso (g) 5400
Standard IEC-60947-1, IEC-60947-2, IEC-60947-1, IEC-60947-2
Certificaciones CE, CB, KEMA, CCC, CE, CB, KEMA, CCC
