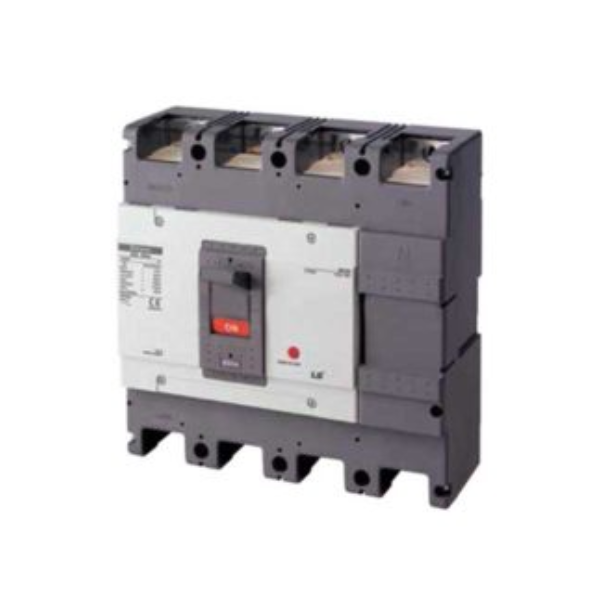

Interruptor ABS 804c / 630A LS Electric

Polos 4
Corriente Nominal (A) 630
Capacidad de ruptura Icu(kA)220-240V 50/60HZ 85
Capacidad de ruptura Icu(kA)380V 50/60HZ 75
Capacidad de ruptura Icu(kA)415V 50/60HZ 65
Capacidad de ruptura Icu(kA)440-460V 50/60HZ 65
Capacidad de ruptura Icu(kA)480-500V 50/60HZ 45
Capacidad de ruptura Icu(kA)600-690V 50/60HZ 10
Capacidad de ruptura Icu(kA)250VCC 20
Capacidad de ruptura Icu(kA)500VCC(2 polos en serie) 20
Unidad de disparo Termomagnética
Tipo de ajuste y rango Fijo
Corriente de corte de servicio Ics (%lcu) 100
Categoría de uso A
Tensión de operación Ue (VCA 50/60HZ) 690
Tensión de operación Ue (VCC) 500
Tensión asignada de resistencia al impulso Uimp (KV) 8
Tensión de aislación Ui (V) 750
Vida Útil mecánica (operaciones) 25000
Vida Útil eléctrica (operaciones) 10000
Contacto auxiliar 1NA/1NC AX
Contacto auxiliar de alarma 1NA/1NC AL
Bobina de disparo 24VCA/VCC T,SHT,TBT,AC/DC24~48V
Bobina de disparo 48VCA/VCC T,SHT,TBT,AC/DC24~48V
Bobina de disparo 110VCA/VCC T,SHT,TBT,AC/DC110~220V
Bobina de disparo 220VCA/VCC T,SHT,TBT,AC/DC110~220V
Bobina de disparo 380VCA T,SHT,TBT,AC/DC380~550V
Bobina de 0 tensión 48VCA/VCC T,UVT,LWT,AC/DC48V
Bobina de 0 tensión 110VCA/VCC T,UVT,LWT,AC125V/DC110V
Bobina de 0 tensión 220VCA/VCC T,UVT,LWT,AC240V/DC220V
Bobina de 0 tensión 380VCA/VCC T,UVT,LWT,AC380~440V
Accionamiento por rotación (montaje vertical directo) N-80
Acciona por rotación (montaje vertical extensible) E-80U
Blindaje de terminal largo T1-44A
Bloqueo mecánico MI-84S
Mando motorizado MOP M5
Dimensiones Alto x Ancho x Profundidad (mm) 280 x 280 x 113
Peso (g) 18200
