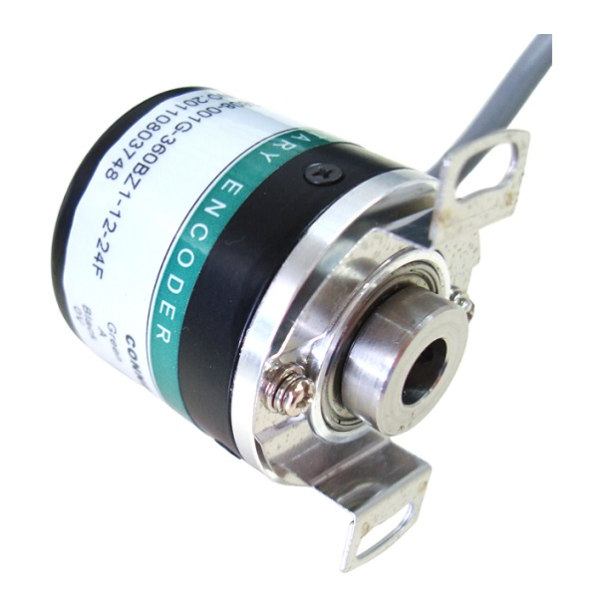

Encoder IHC3808-2500-BZ1-5-24-T HEDSS

Pulsos por Revolución 2500
Circuito de Salida Line driver
Alimentación VCC 5~24
Señales de Salida A,A-,B,B-,Z.Z-
Tipo de Eje Hueco
Tipo de conexión Cable
Respuesta en frecuencia (KHZ) 100
Diferencia de fase a la salida (°) 90 ± 45
Nivel de señal alto Vh respecto de VCC (%) ≥85
Nivel de señal bajo Vl respecto de VCC (V) ≤0,3
Forma de onda Cuadrada
Velocidad (rpm) 4500
Diámetro de eje (mm) 8
Momento de inercia de rotor (Kgm2) 5 x 10⁻⁴
Torque inicial (Nm) 1,5 x 10⁻³
Máxima carga radial sobre el eje (N) 20
Máxima carga axial sobre el eje (N) 10
Resistencia al impacto 980m/s2, 6ms, 2 veces sobre c/eje XYZ
Resistencia a la vibración 50m/s2, 10-200Hz, 2 horas sobre c/eje XYZ
Vida útil a 25°C y 200rpm (Horas) 25000
Peso (g) 140
Humedad de trabajo (%) -25 a +85
Temperatura de almacenamiento (°C) -40° a + 100°
Temperatura de trabajo (°C) – 25° a + 85°
Grado de protección IP54
Certificaciones CE
